Как РГК проводит первые в Украине испытания водорода в газовых сетях. РЕПОРТАЖ

Автор: БизнесЦензор

Региональная газовая компания (РГК) 6 августа впервые в Украине провела испытания запуска водорода в газораспределительную систему на специальном полигоне в Черняхове Житомирской области.

Эксперимент проводился для оценки совместимости действующих газораспределительных систем Украины с новым видом энергии.

Он стал частью комплексной программы испытаний для подготовки украинской энергосистемы к возможной транспортировке водорода.

Для испытаний специалисты компании построили на полигоне газопровод, который повторяет модель существующей газораспределительной системы Украины.

Газопровод для эксперимента сделали из тех же стальных и полиэтиленовых труб, наземной и подземной прокладки, оборудования и приборов учета, которые используются в Украине для доставки газа бытовым потребителям.

Вначале испытаний систему полигона прокачали инертным газом – азотом. Азот очистил систему, путем вытеснения из нее кислорода и других смесей.

Это делается для предотвращения взрыва при последующей закачке в газопровод водорода. После прокачки газопровода азотом в систему полигона был закачан водород концентрацией 99%.

Первый эксперимент - это начало статических испытаний на полигоне, в ходе которых специалисты будут проверять влияние водорода на стальные и полиэтиленовые трубы, запорную арматуру, уплотнители, газорегулирующее оборудование, краны, приборы учета.

После проведения статических исследований компания планирует начать динамические исследования. Полный цикл программы рассчитан на 1,5 года.

Бизнес Цензор подготовил фоторепортаж с места запуска эксперимента.

Фото: Газорегуляторный пункт

Газорегуляторный пункт. Часть экспериментального газопровода на полигоне в Черняхове. Специалисты компании построили модель газораспределительной системы Украины для испытания водородом.

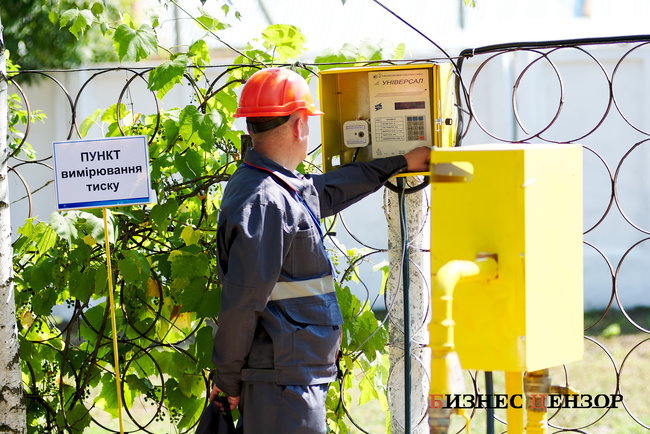

Фото: Пункт измерения давления

Пункт измерения давления в газораспределительной системе на полигоне. Полигон собирался из элементов, которые используются в украинской газораспределительной системе.

Специалисты РГК будут наблюдать за состоянием системы при взаимодействии с водородом.

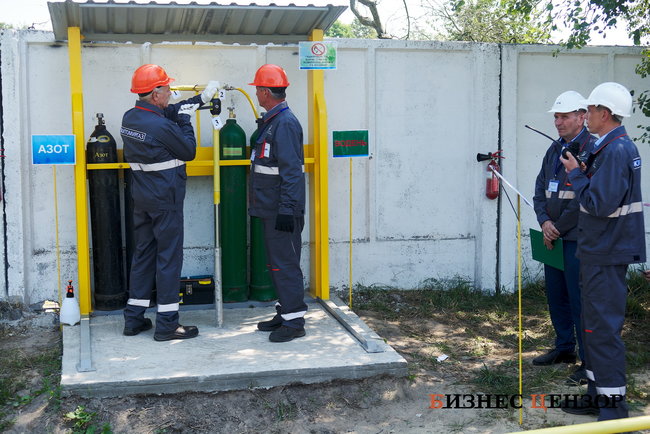

Фото: Площадка №1

Площадка №1 на полигоне, на которой находятся четыре баллона с азотом и водородом.

Из этих баллонов в начале испытаний в газораспределительную систему был подан азот для вытеснения кислорода и других газов.

Очистка газопровода нужна для того, чтобы при закачке водорода не произошел взрыв смеси водорода и кислорода.

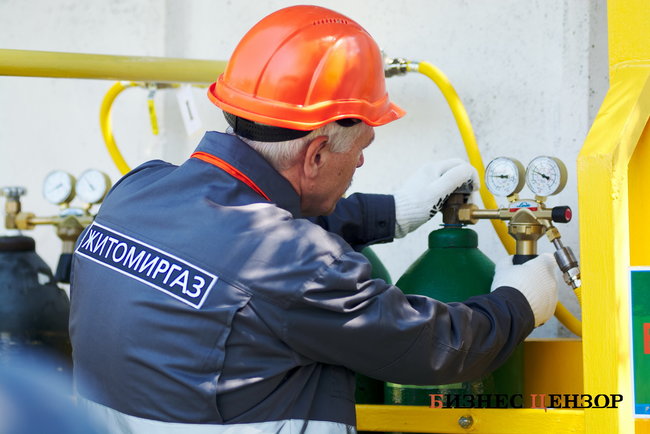

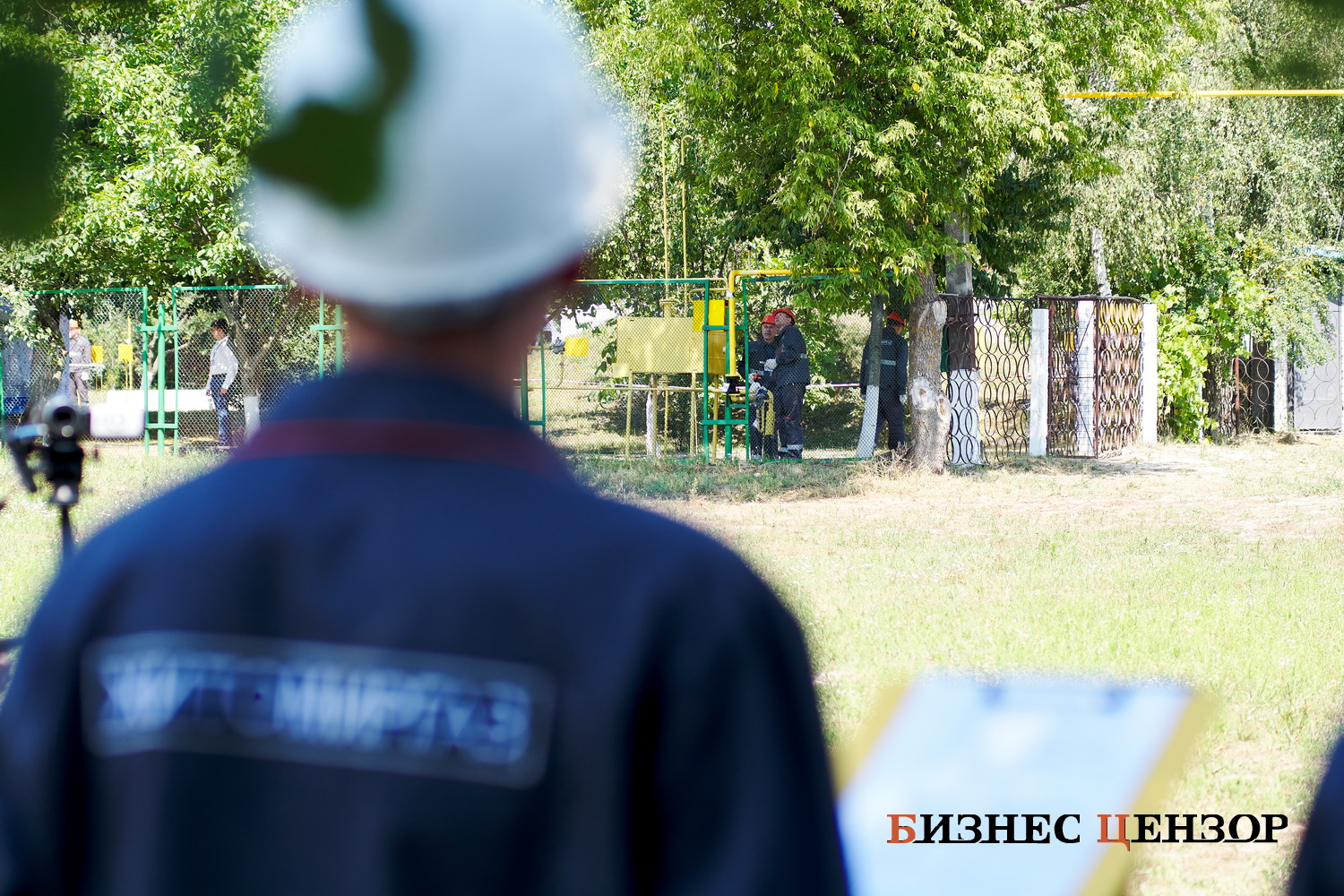

Фото: Запуск водорода

После очистки азотом экспериментальной системы газораспределения произошел запуск водорода.

В Украине запуск водорода в систему газораспределения производится впервые.

Целью исследований является изучения вопроса транспортировки водорода украинскими газовыми сетями.

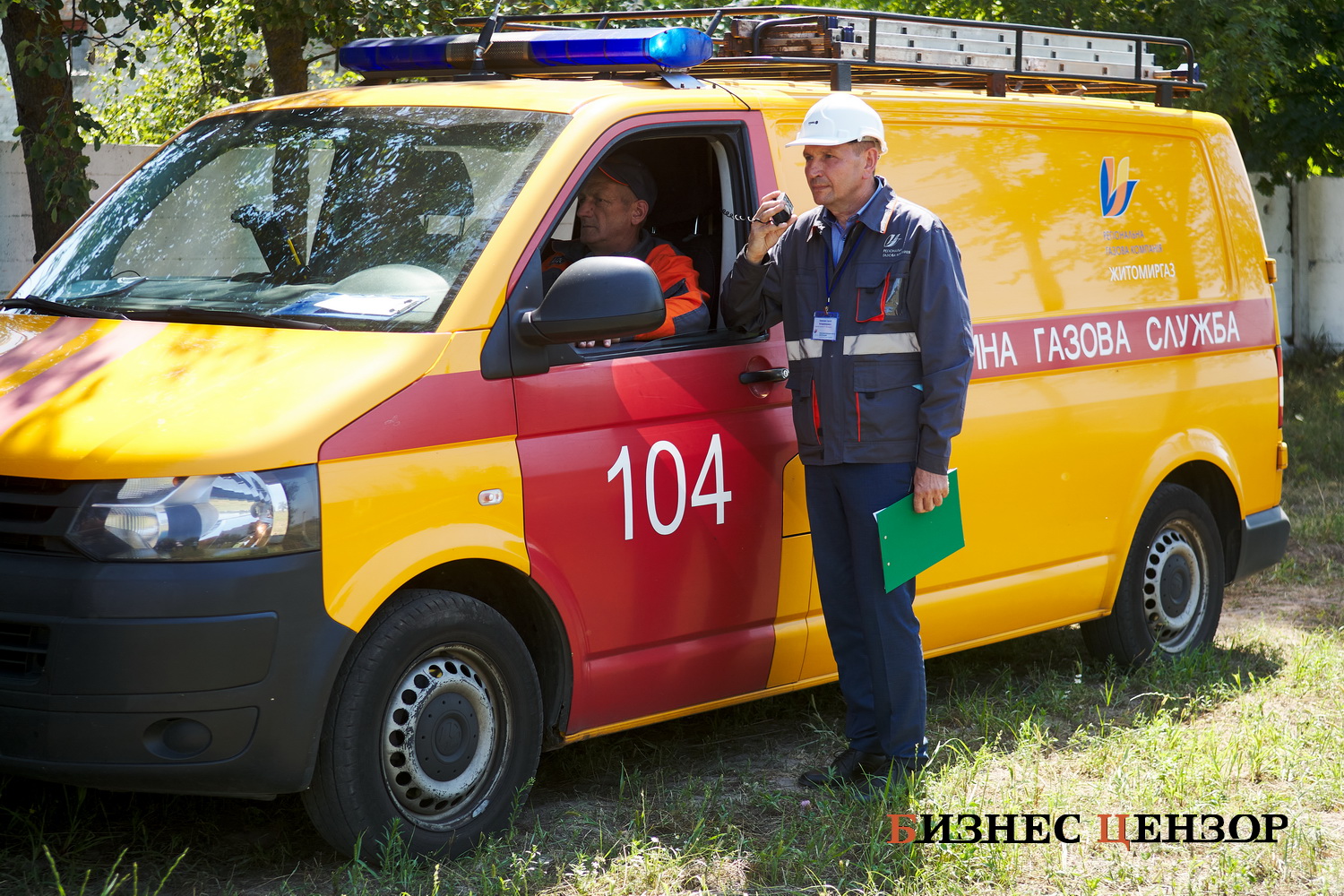

Фото: Аварийно-диспетчерская машина

Аварийно-диспетчерская машина во время испытаний газораспределительной системы водородом на полигоне в Черняхове.

Такая машина используется для выезда на вызовы бытовых потребителей.

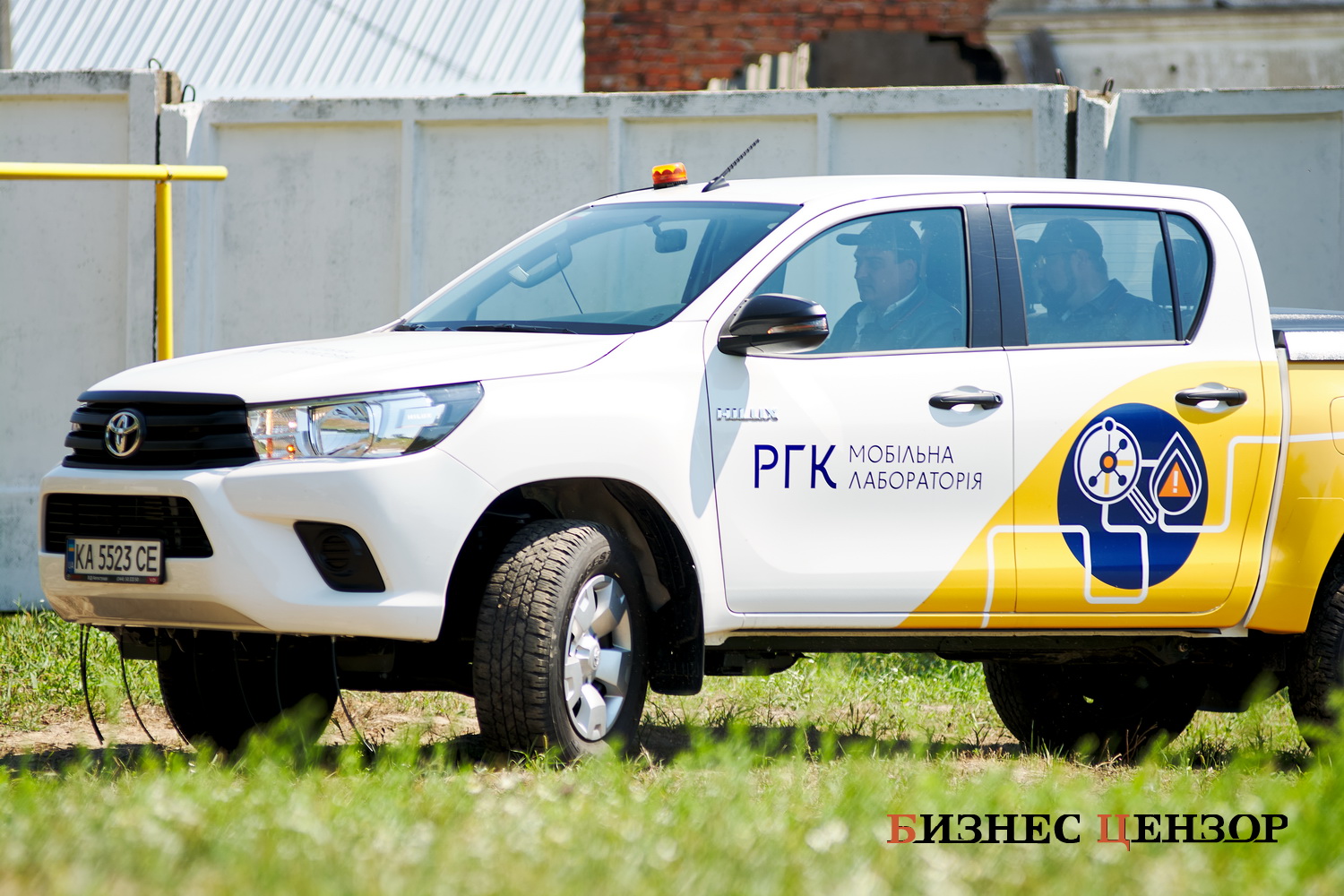

Фото: Мобильная лаборатория

Мобильная лаборатория проверяет наличие утечек газа при испытаниях. Такая лаборатория может найти утечку газа в радиусе 4 метров вокруг себя над землей и на глубине 8 метров под землей.

Впереди у машины находятся функциональные анализаторы, которые обеспечивают поиск утечек газа.

Во время испытаний мобильная лаборатория провела проверку газопровода и не обнаружила утечек водорода из системы.

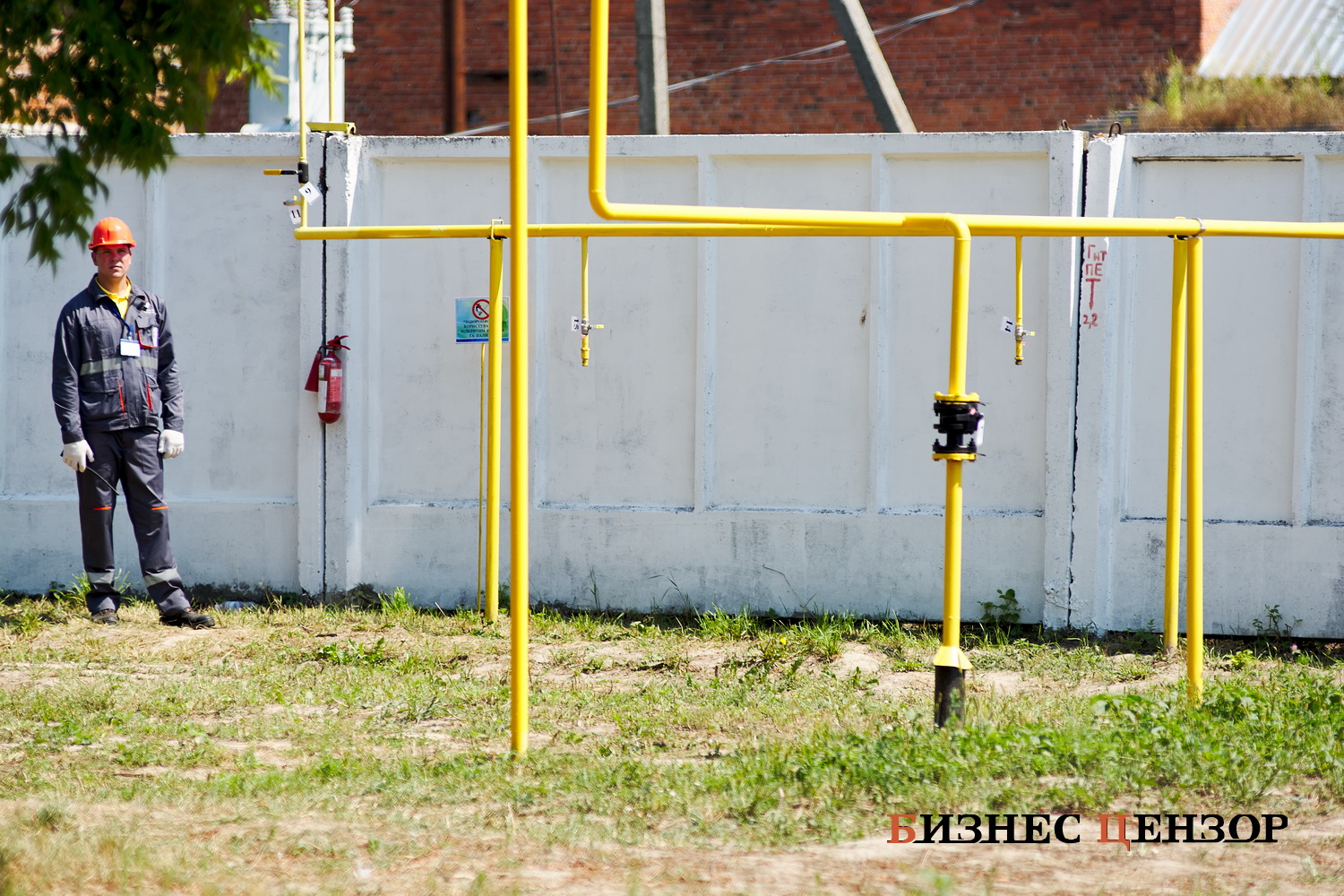

Фото: Наземный газопровод

Наземный газопровод на полигоне. Этот наземный участок газопровода был проверен на испытаниях путем закачки водорода.

Водород был также подан в подземную часть газопровода во время эксперимента.

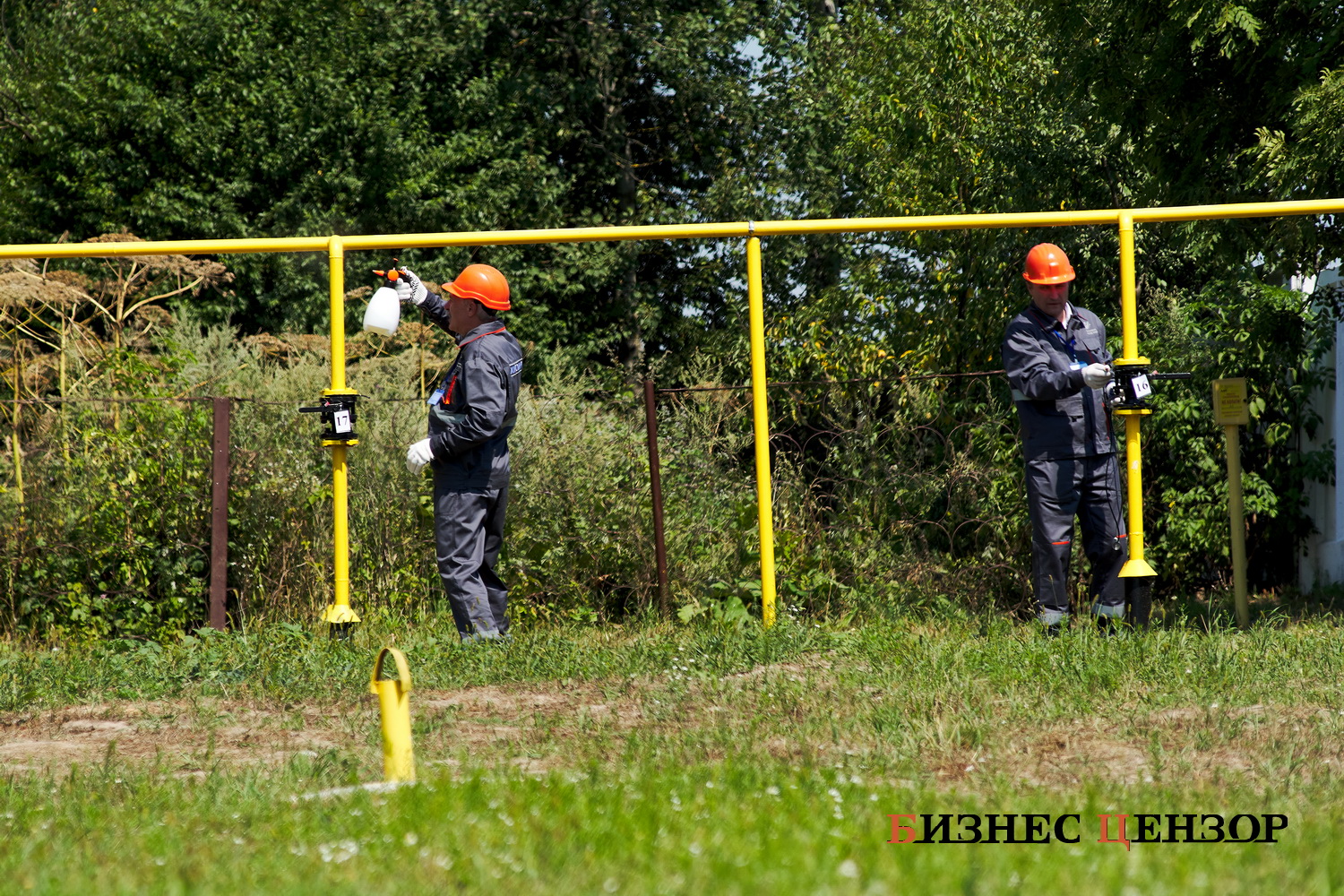

Фото: Проверка утечек

Специалисты компании проверяют наличие утечек водорода из экспериментального газопровода.

Фото: Проверка газорегуляторного пункта

Проверка состояния газорегуляторного пункта после закачки в систему водорода.

Теперь на полигоне начались статические испытания. Здесь будут проверяться влияние водорода на стальные, полиэтиленовые трубы, запорную арматуру, уплотнители, газорегулирующее оборудование, краны, приборы учета.

После проведения статических исследований будут проводиться динамические исследования.

Фото: Проверка утечек

Во время испытаний утечек водорода из системы обнаружено не было.

Экспериментальная система осталась герметичной. Специалисты РГК будут наблюдать над тем, как долго она будет оставаться герметичной.

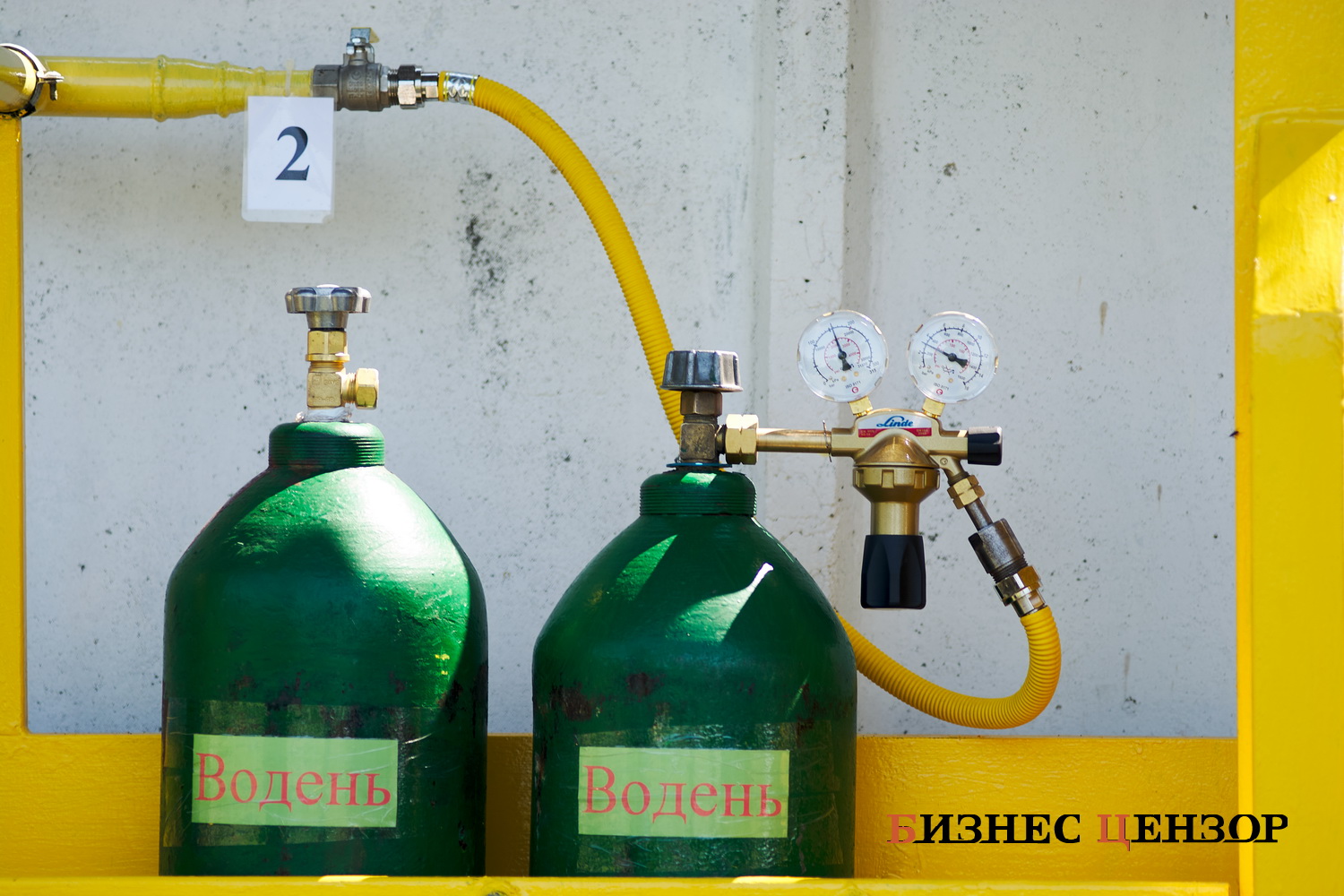

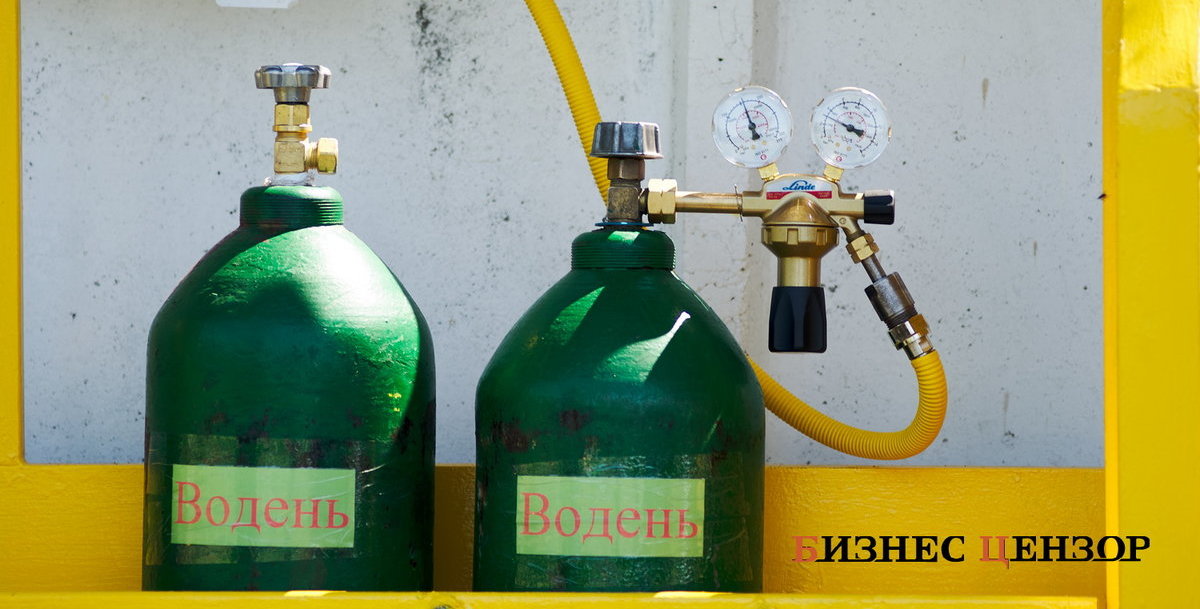

Фото: Баллоны с водородом

Баллоны с водородом, который был использован для эксперимента на полигоне.

РГК планирует изучить вопрос транспортировки водорода от производителя по всей цепочки до газовой плиты бытового потребителя.

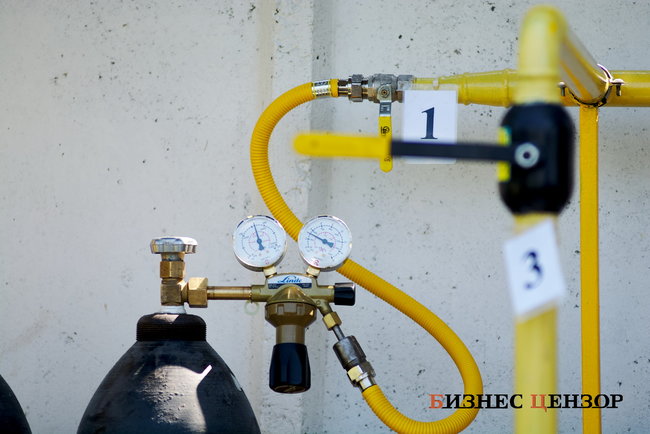

Фото: Баллон с азотом

Баллон с инертным газом азот. Азот во время эксперимента использовали для вытеснения из газопровода кислорода и других газов.

Это необходимо для того, чтобы при закачке в систему водорода не произошел взрыв при смешивании с кислородом.
