Гордість зв’язку армії РФ

Сьогодні я розповім Вам про гордість зв'язку РФ радіостанцію "Азарт" Р-187-П1.

Писати про цю радіостанцію та її історію можна багато. Але всі матеріали в інтернеті дають абсолютно не корисну і не точну інформацію. Нікому не цікаво, скільки грошей вiдмили на ній в РФ і як вона еволюціонувала. Нам потрібна конкретика.

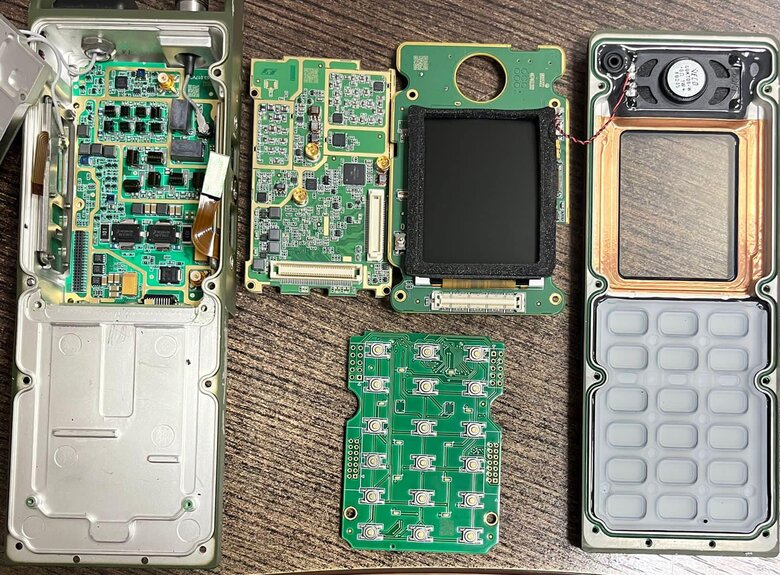

Збірка та деталі

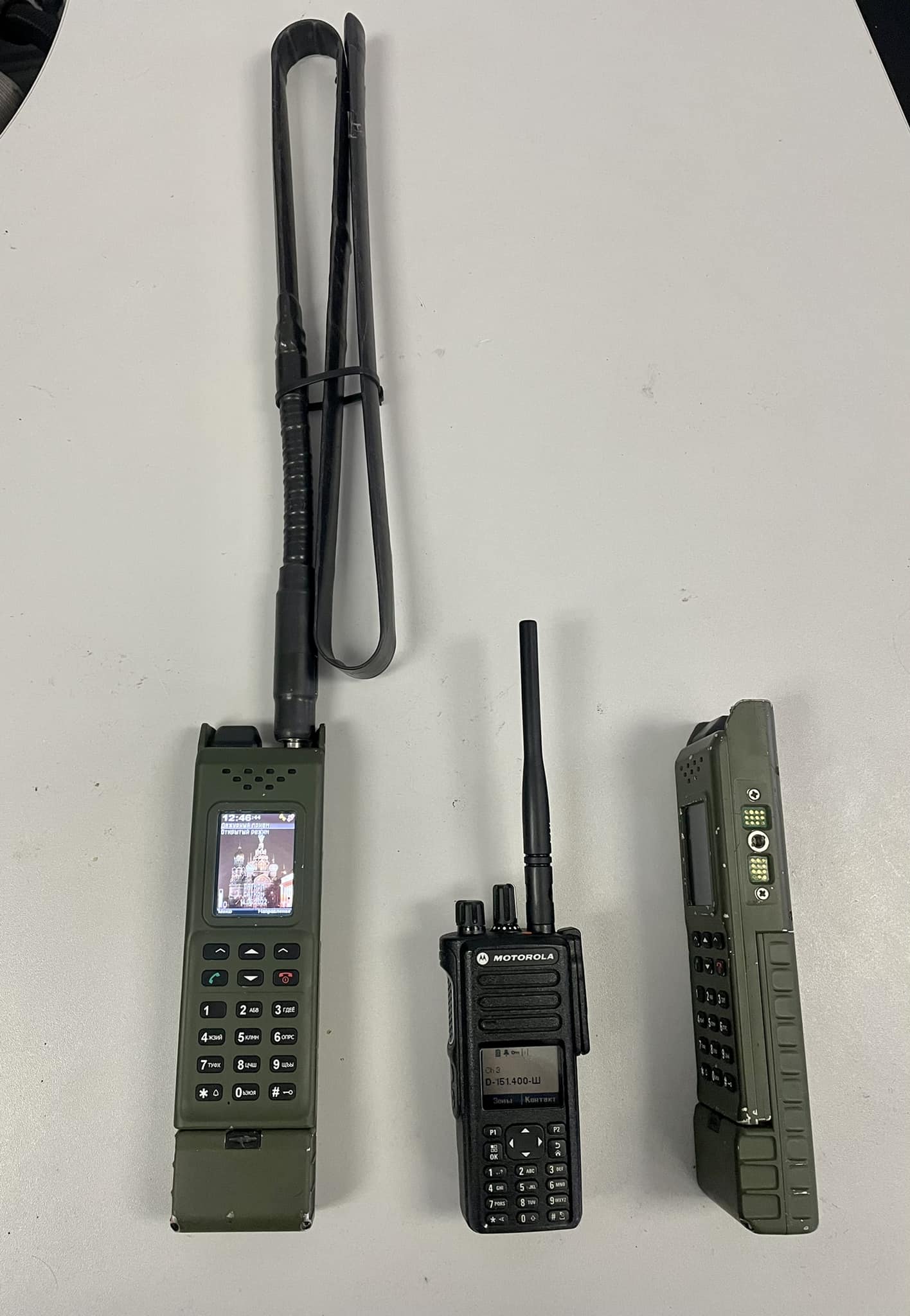

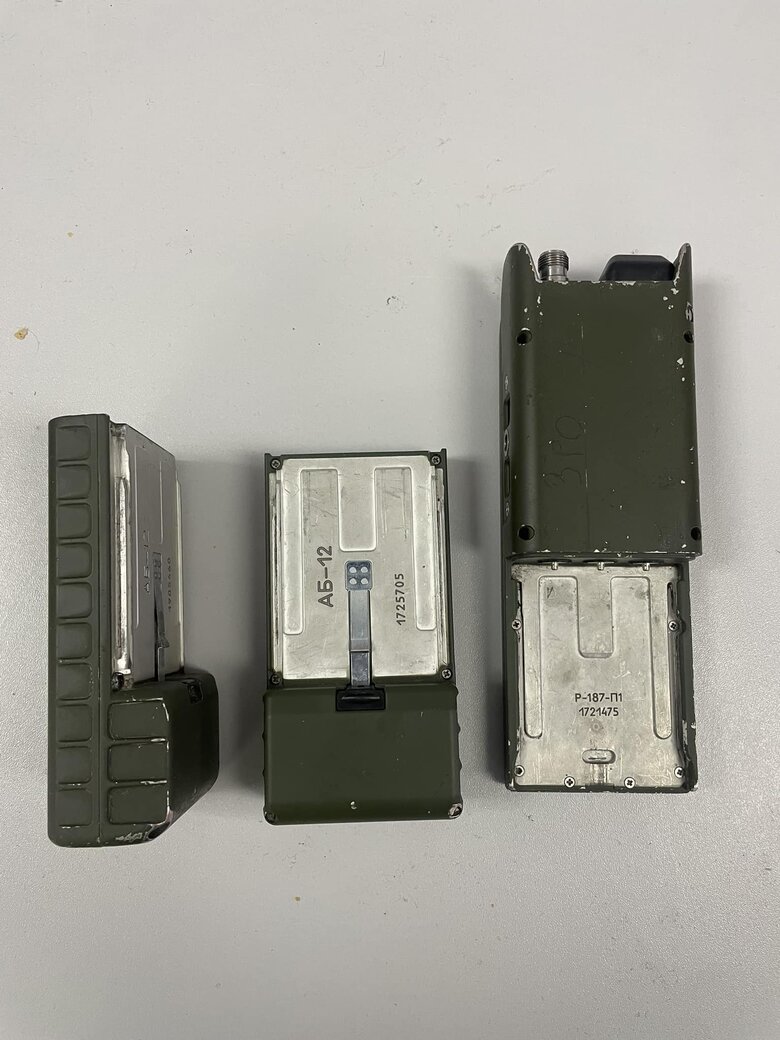

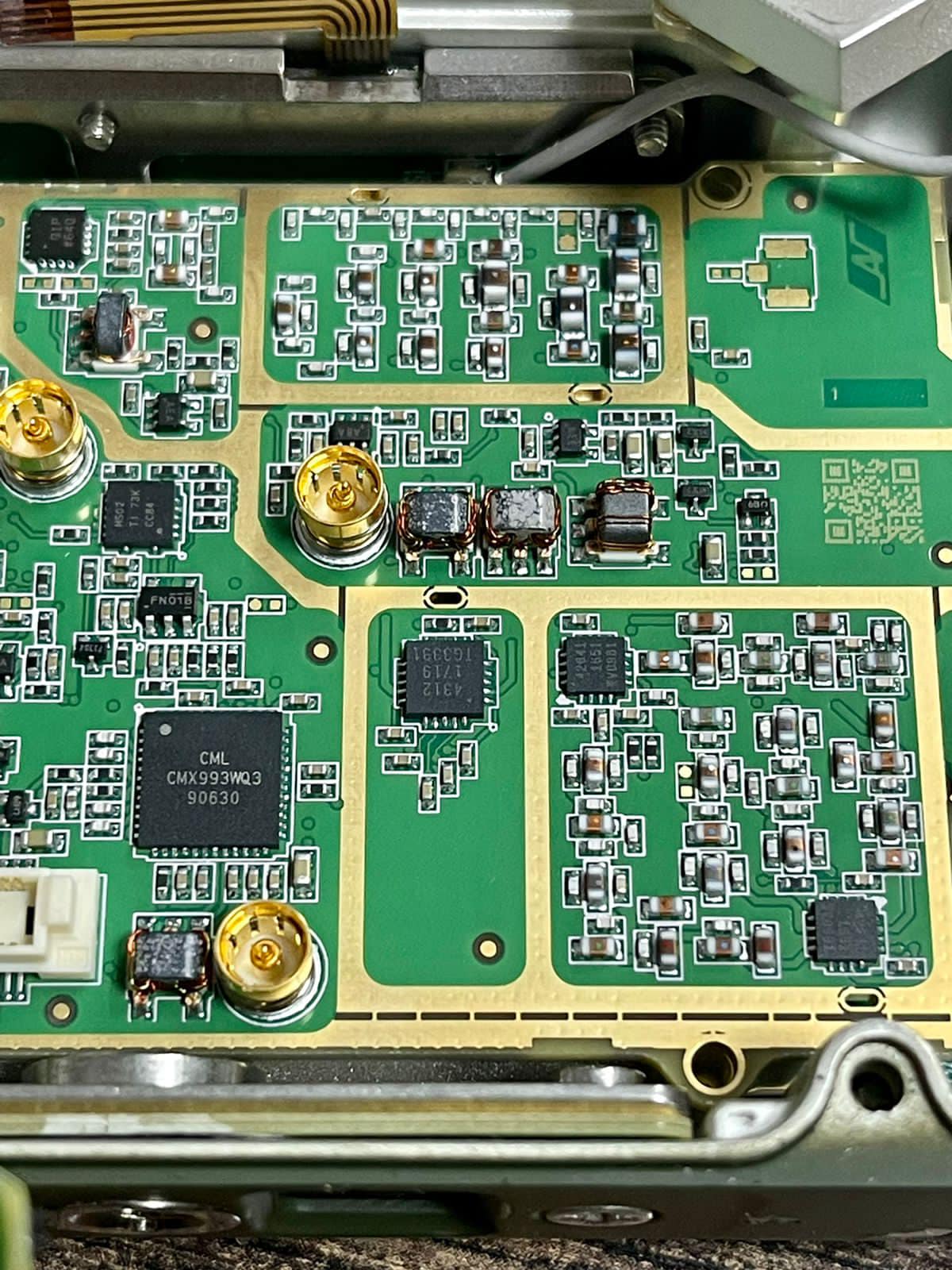

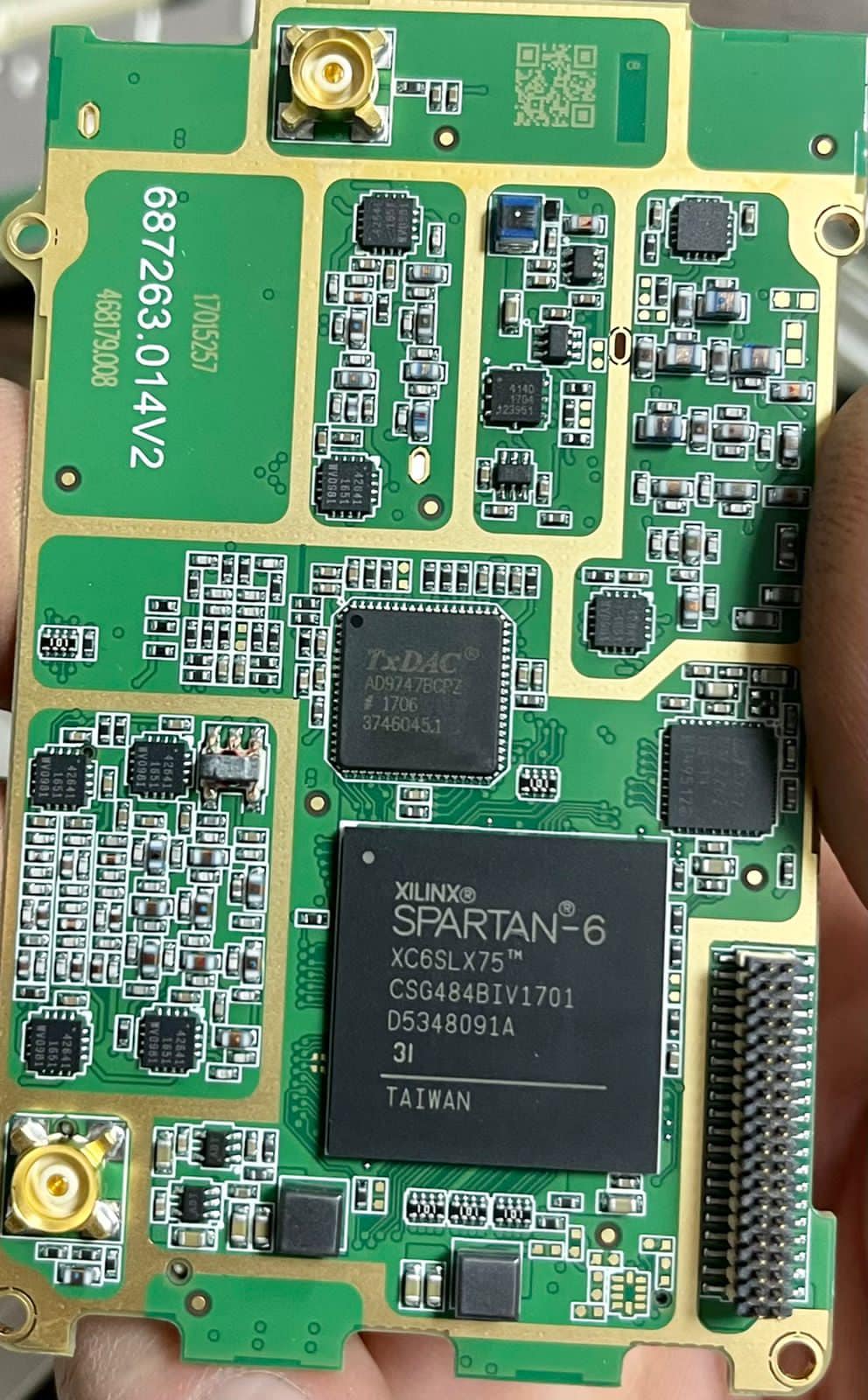

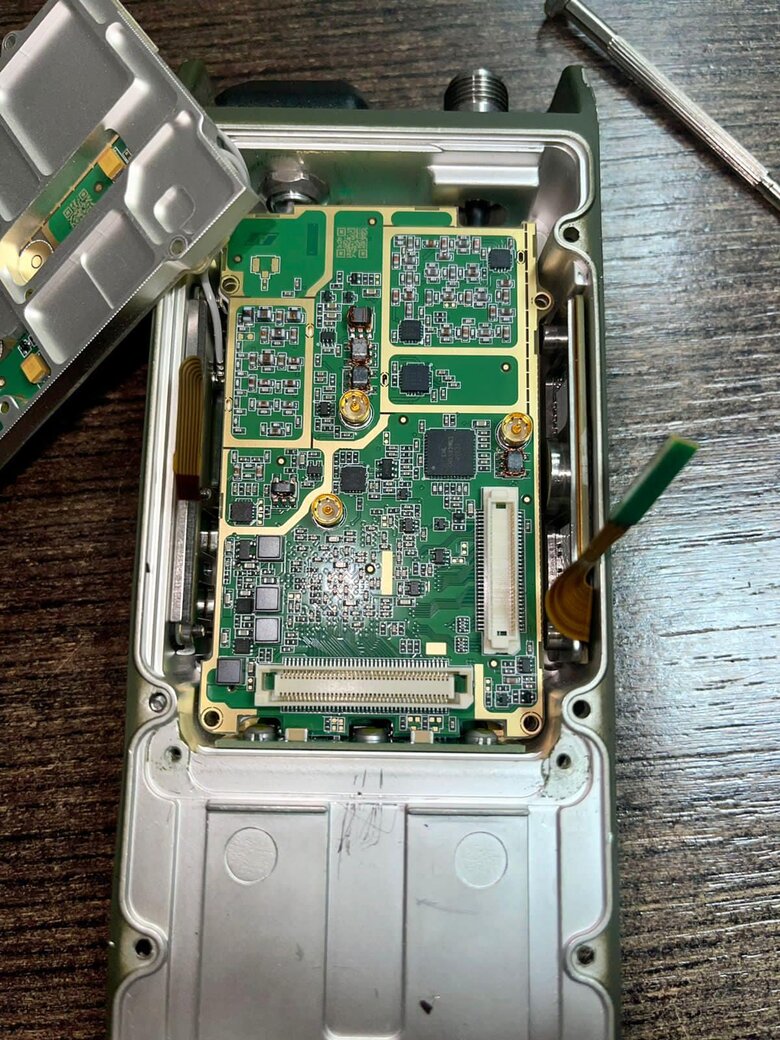

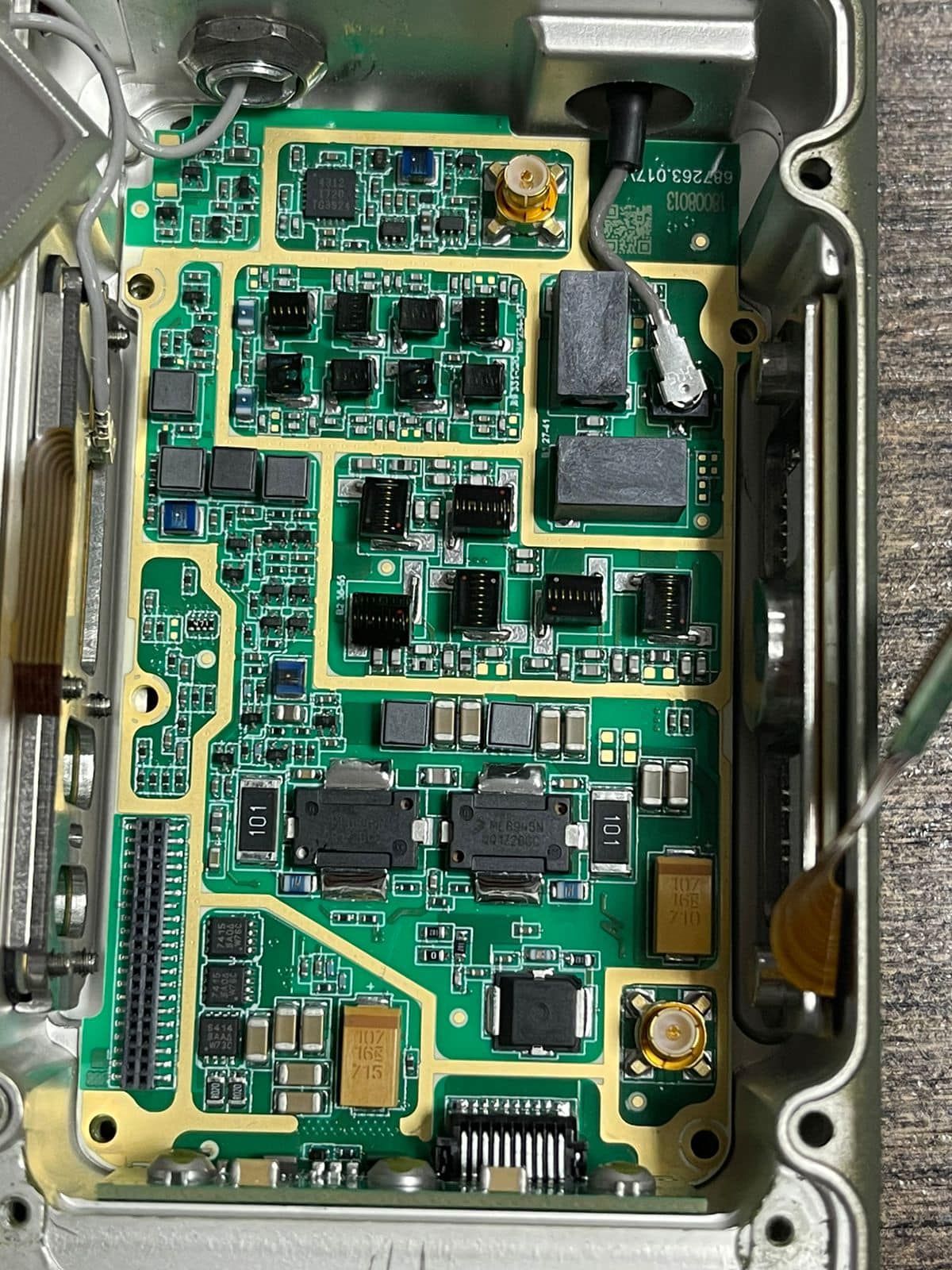

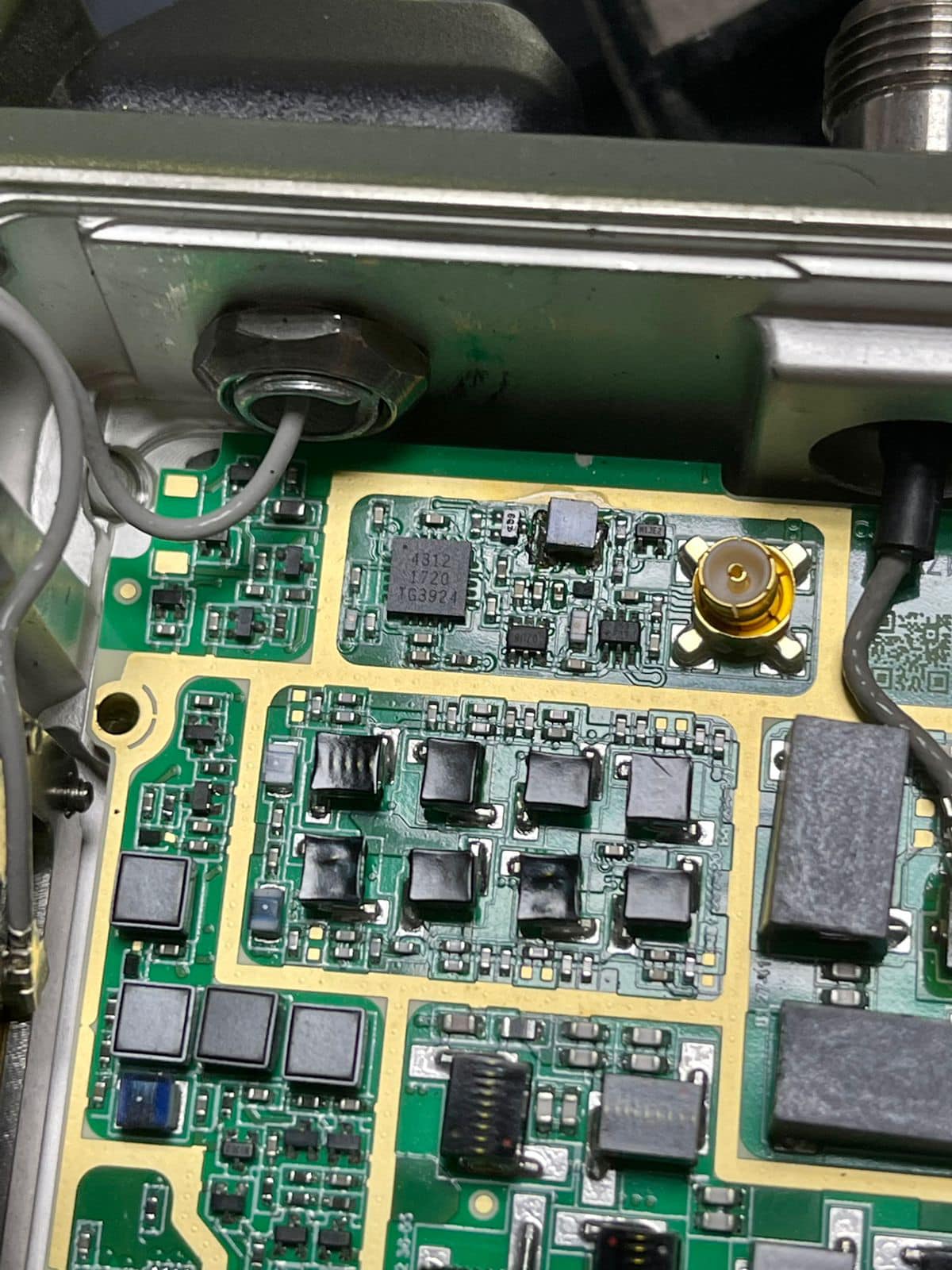

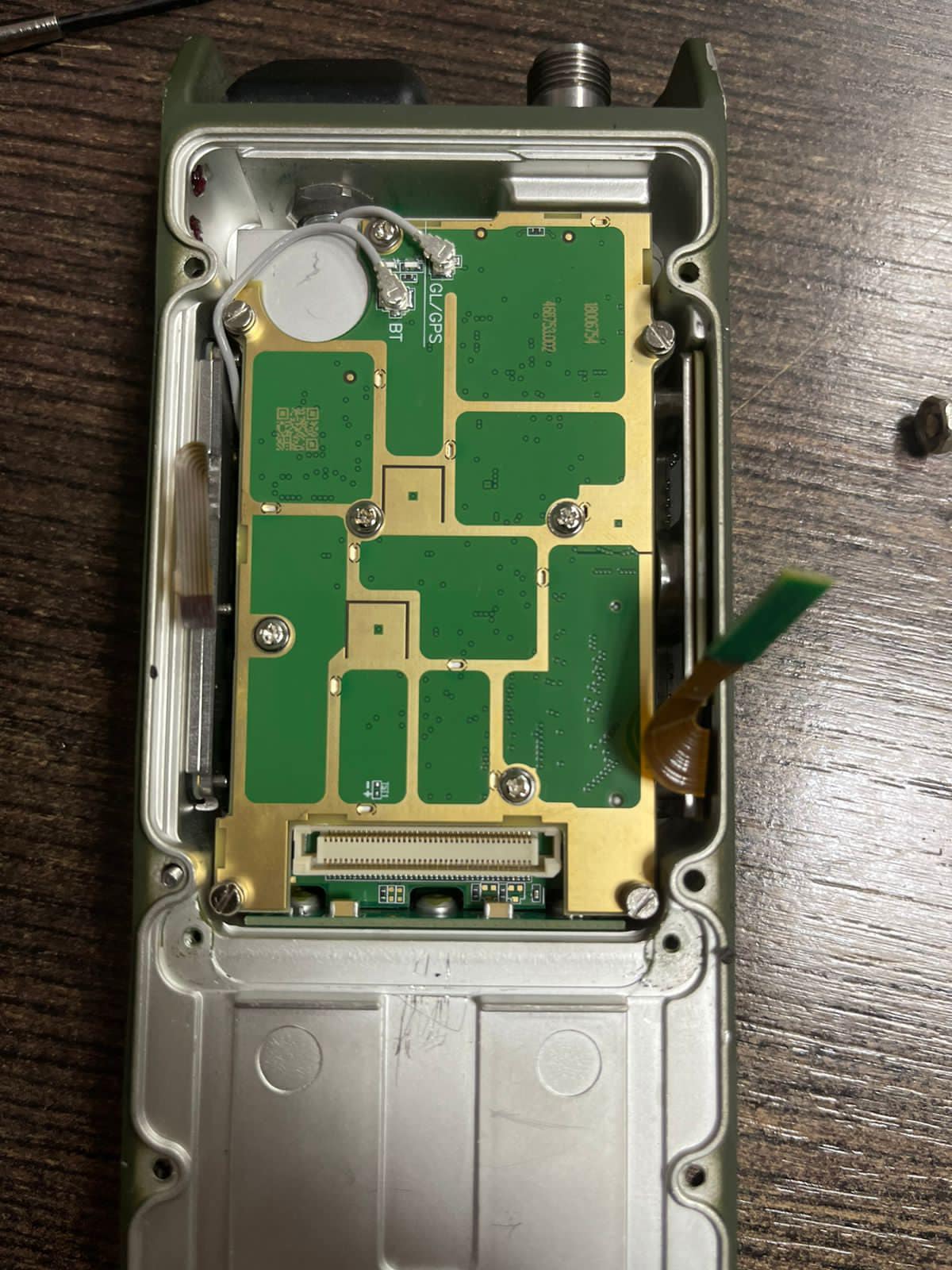

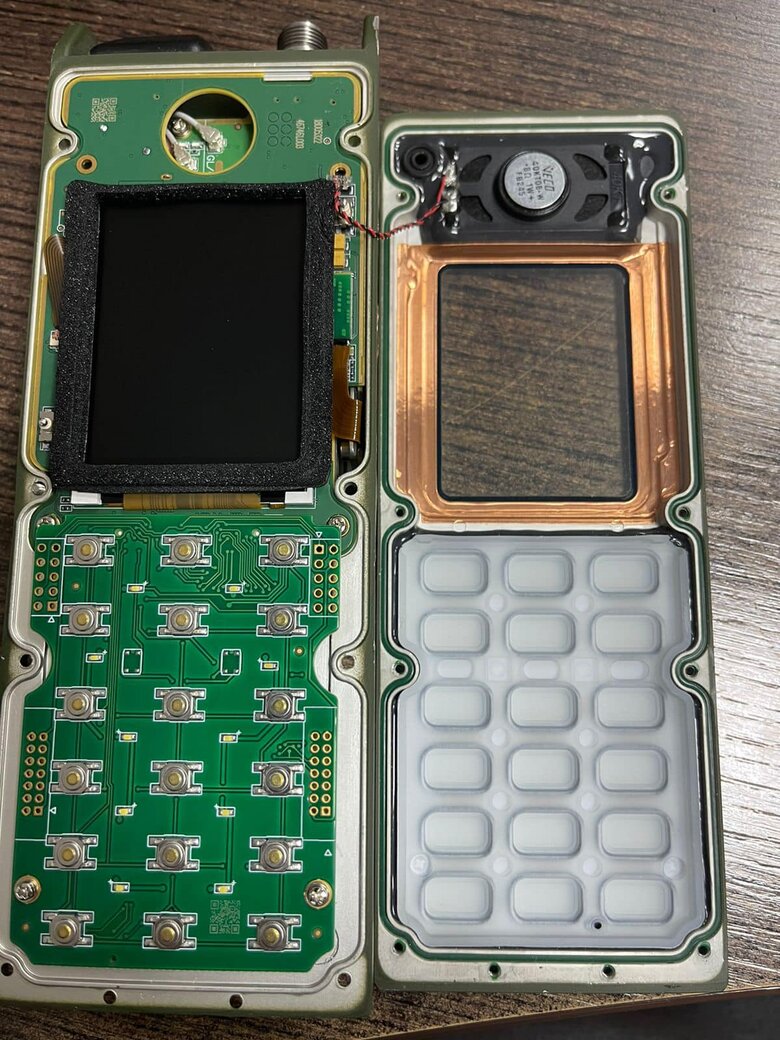

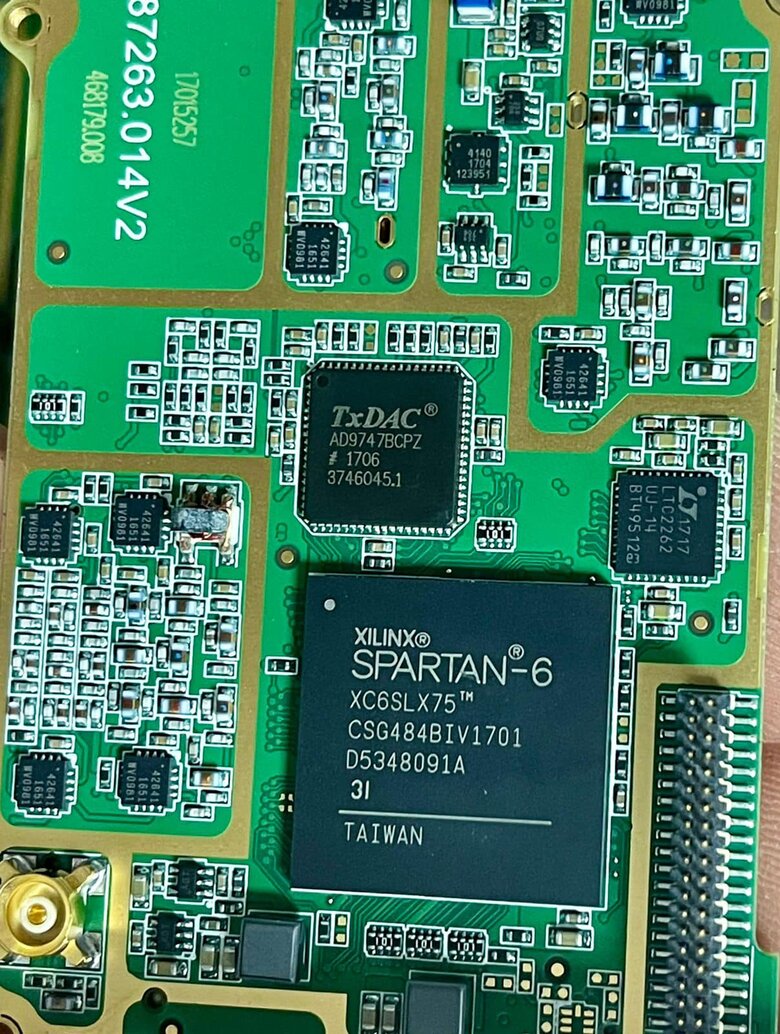

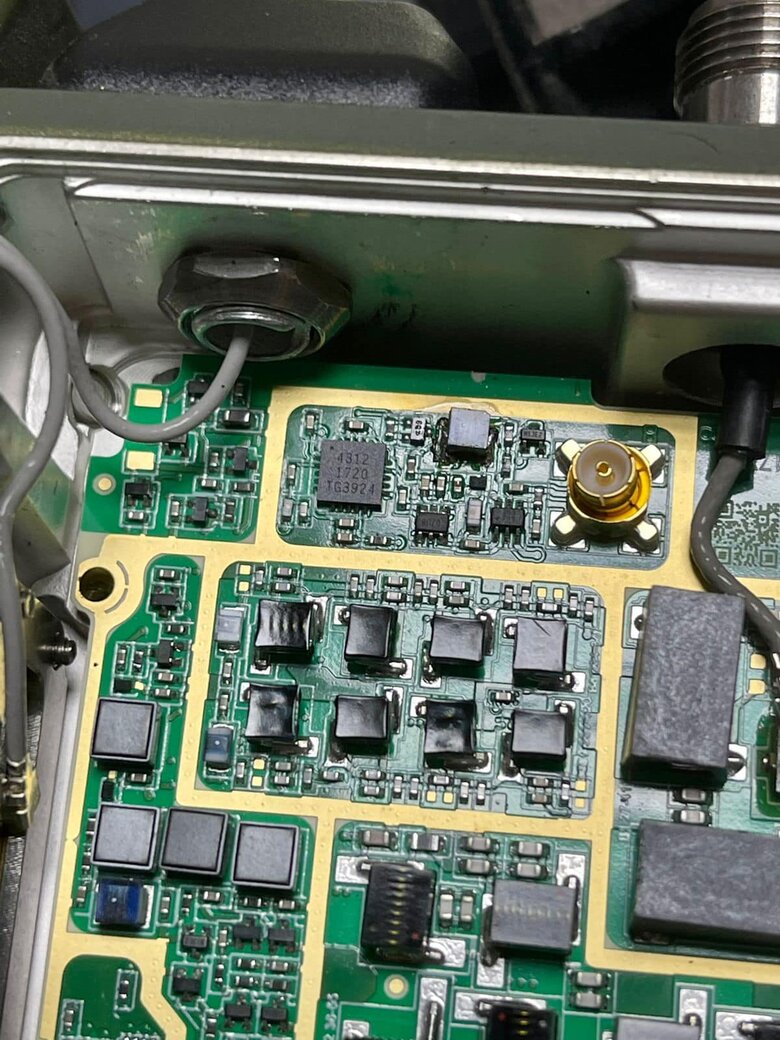

Офіційний виробник НПО "Ангстрем". Виробництво у Китаї. Радіостанція створена на основі рішення SDR (це коли програмні рішення замінюють радіодетальки). Станцію зібрано повністю на Тайванських комплектуючих. Мізки российскi , частина працюе на ПЛИС SPARTAN. Зібрана добре та надійно у фрезерованих корпусах. Діапазон заявлених частот 27 МГц-520 МГц. Вихідна потужність 4 вати (плюс мінус 2). Посилений акумулятор 3.6 вольт на 12 Ач (моя перевірка показала 10 Ач). Це приблизно у 2.5 рази більше нiж у Моторола (у ній 7.4 вольта при 2.1 Ач). Розмір радиостанцii великий (додаю фото поряд з Моторолою)

Що вона вміє

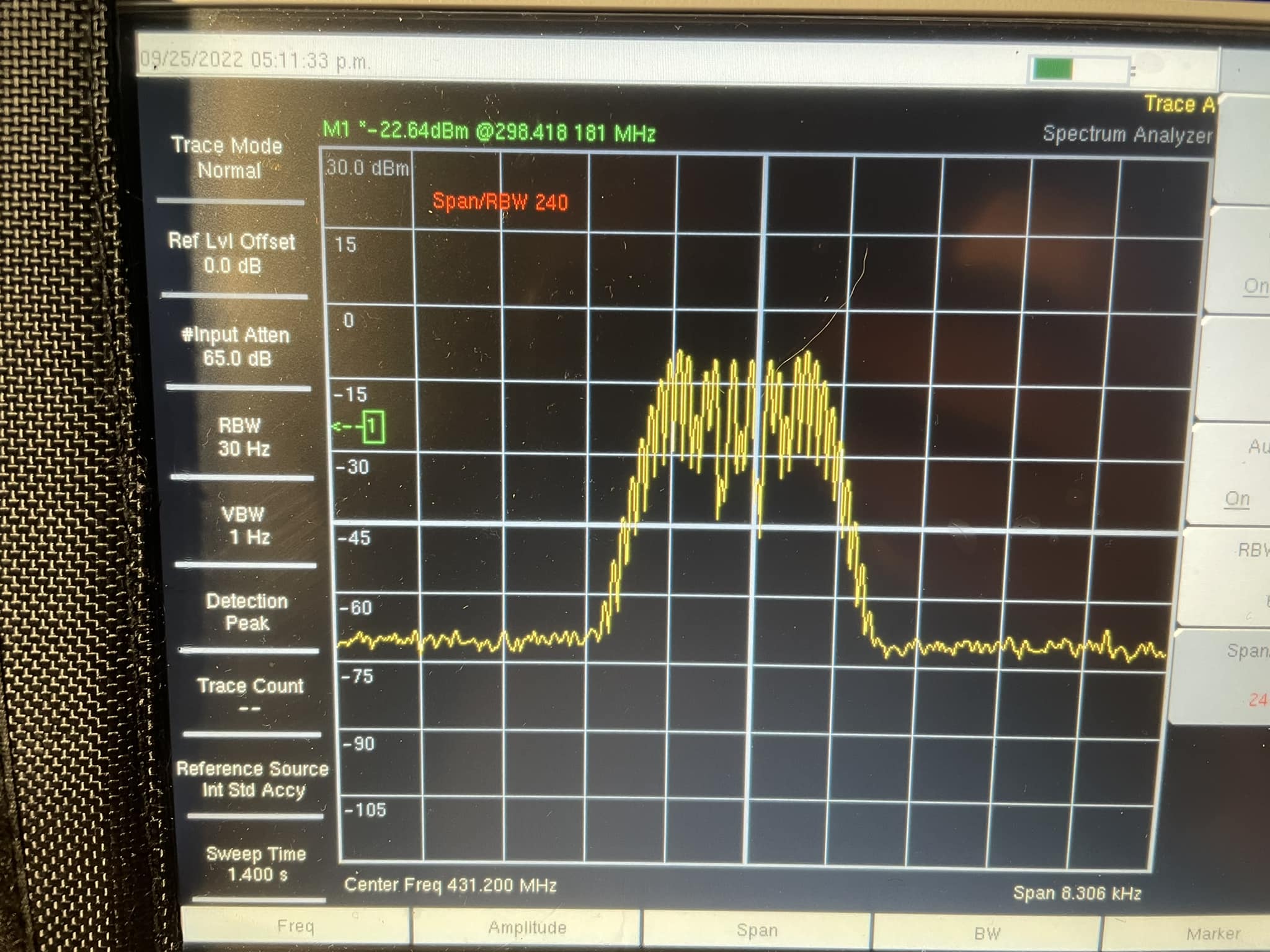

1. Звичайний, не кодований режим роботи (аналог). Нічим не відрізняється від Баофенга і добре з ним стикується за тонами та частотами у VHF та UHF. Я намагався відрізнити їх за спектром, але різниці немає.

2. Режим роботи у аналогу на нижньому УКХ диапазонi 27-50 МГц. Iснуе як режим АМ, так і FМ. Росіянам це необхідно для зв'язку з їх старим парком рацій в танках та БТР типу Р-123, Р-173. А ми можемо спілкуватися з далекобійниками на 27.130 МГц

3. "Азарт" може спілкуватися з нашими ( та РФ) військовими льотчиками на ділянці 118-134 МГц. Щоправда, з трьох рацій одна не захотіла працювати в АМ

4. Рація працює також на частотах старих супутників NATO SATCOM і її можна використовувати в ЗСУ для екстреного відкритого зв'язку. Хто у темі, той зрозуміє.

5. Виявилося, що рація дозволяє слухати ще й короткі хвилі, в нижній і верхній боковiй смузі, станції мовлення в АМ, і радіостанції FM.

З відкритим аналогом закінчили, переходимо до "цифри".

1.На відміну від DMR або APCO, росіяни обрали для радіостанції цифровий стандарт TETRA. Тому ніякої стикування з DMR раціями типу Моторол або Hytera немає. TETRA – хороша річ, але вона створювалася чітко за принципами мобільного зв'язку. Їй потрібні ретранслятори, яких у росіян толком і немає. Тому весь сенс TETRA губиться. Але "Азарт! також має режим прямого зв'язку TETRA без ретрансляторів, він називається DMO.

2. Я ніде не знайшов опису алгоритмів шифрування Азарту, але довжина ключа в 6 цифр, підказує, що це скоріше захист тимчасової стійкості, та упор у захисті зроблено на ППРЧ.

3. ППРЧ – це "фішка" Азарта. Рація може робити 20 000 стрибків за частотами за секунду. Це і ускладнює пеленгацію, придушення та дешифрування зв'язку. Але й тут є проблема. Щоб дві станції "дружно "стрибали за частотами, їм потрібен потужний взаємний канал синхронізації. Для цього Азарт бере інформацію з GPS та Глонасс. Але якщо ми глушимо навігацію перешкодою, то їм доводиться використовувати ручну синхронізацію та високої швидкості стрибків вже немає. При цьому Азарт спеціально створений для взаємної роботи з ППРЧ із станціями попереднього покоління типу "Акведук". Там швидкості ППРЧ близько 100 стрибків на секунду.

У рації є ще багато можливостей типу Bluetooth, інфрачервоний порт, обмін повідомленнями та координатами, передачі даних на низькій швидкості,та навіть можливість роботи у приватній мережі GSM 1800 без SIM карт. Два "Азарти" можуть працювати як ретранслятор у повноцінному режимі. А один Азарт може працювати у цифровому режимі прямо з БПЛА "Орлан-10" як ретранслятор із розносом по часових слотах.

Чи небезпечний Азарт тим, хто його знайшов?

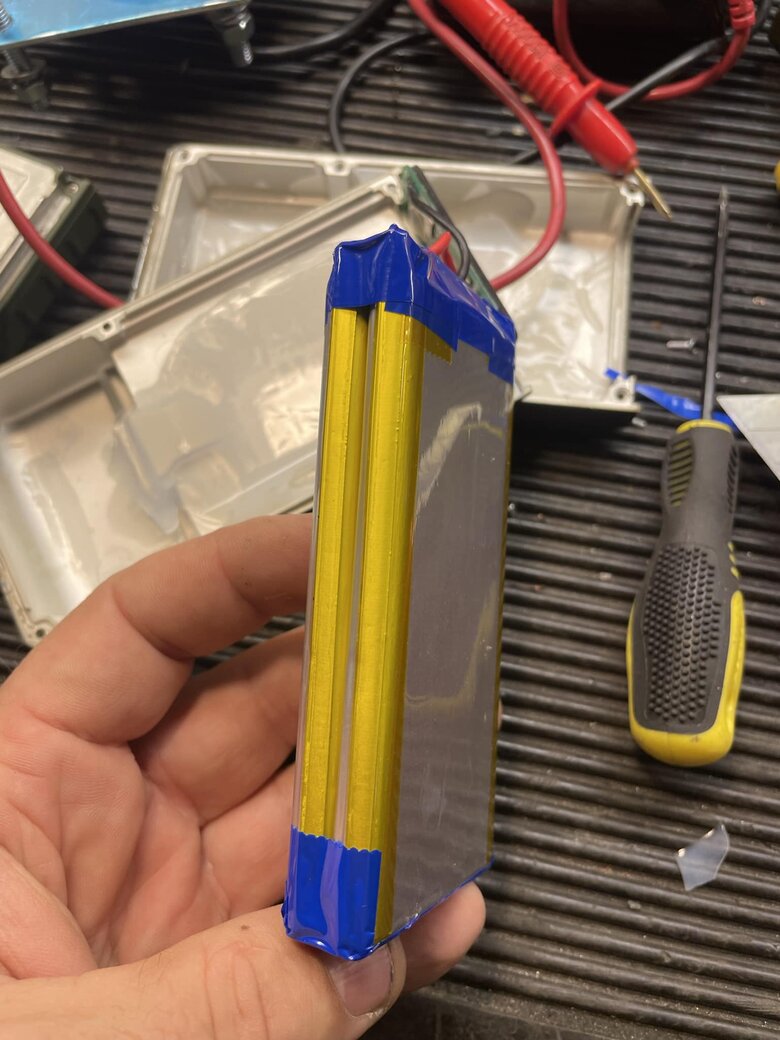

1. Я вже писав раніше, я боюся пластиду в акумуляторі. Від РФ можна чекати будь-якої капості. Якщо живлення не включається, акумулятор треба або розібрати, або включити на подовжувачі на зарядку.

2. Якщо Азарт стоїть у режимі Майстер ППРЧ, при включенні він почне автоматично кожні 10 секунд сам виходити на передачу у спробі встановити зв'язок з іншими станціями. Ви цього не побачите. Тому просто відкрутіть антену перед увімкненням. Після цього без антенни жодної РЕР Вас не побачить. Розберіться з режимами і підключіть антену. Без антени радіостанція не згорить.

3. Щоб віддалено вимкнути Ваш Азарт або запросити його координати, Азарт повинен знаходитись у зоні покриття базової станції РФ TETRA та бути на активному каналі цієї базової станції. Найпростіший спосіб відключити антену і через меню стерти всі канали до заводських установок.

Параметри

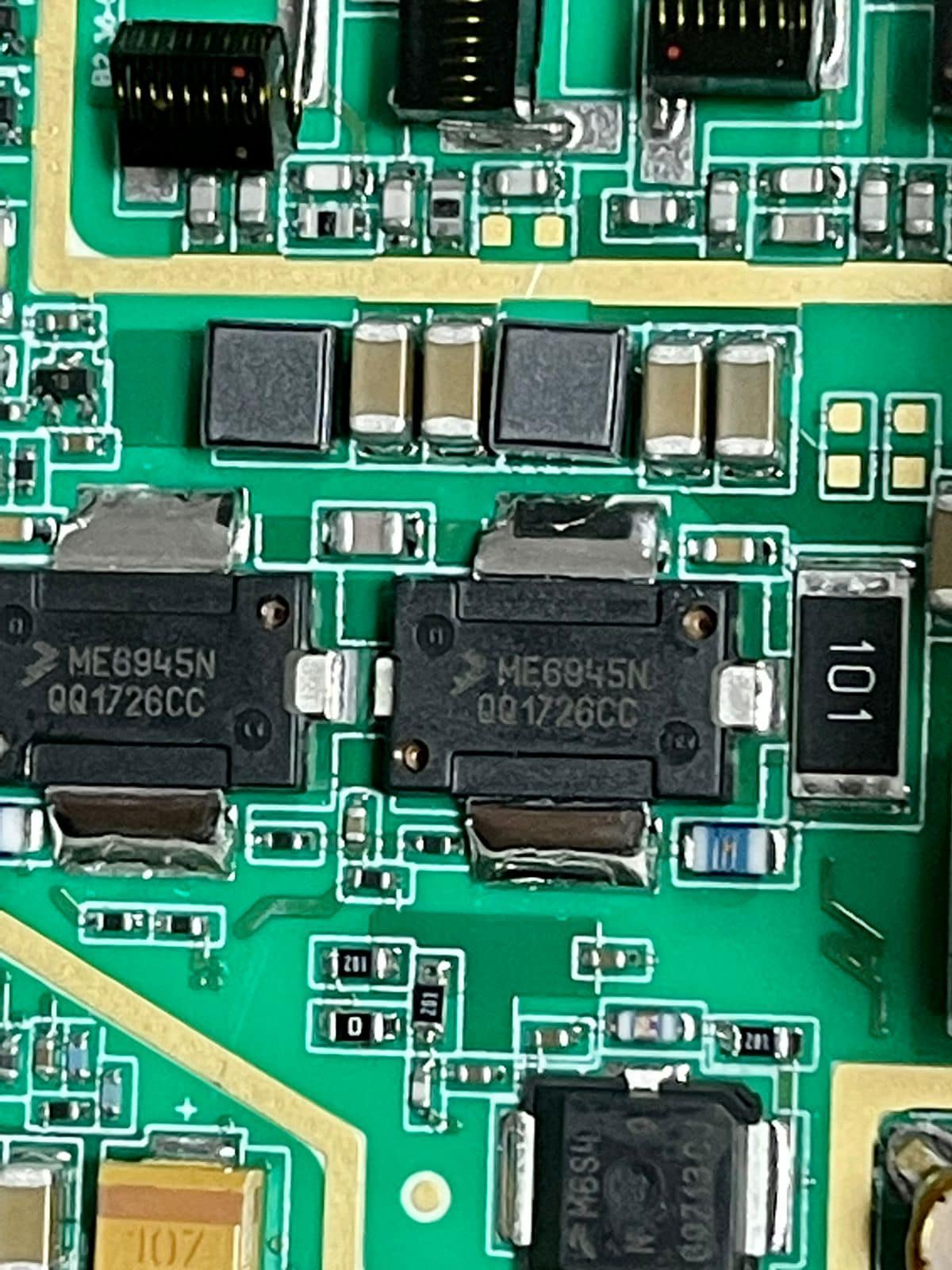

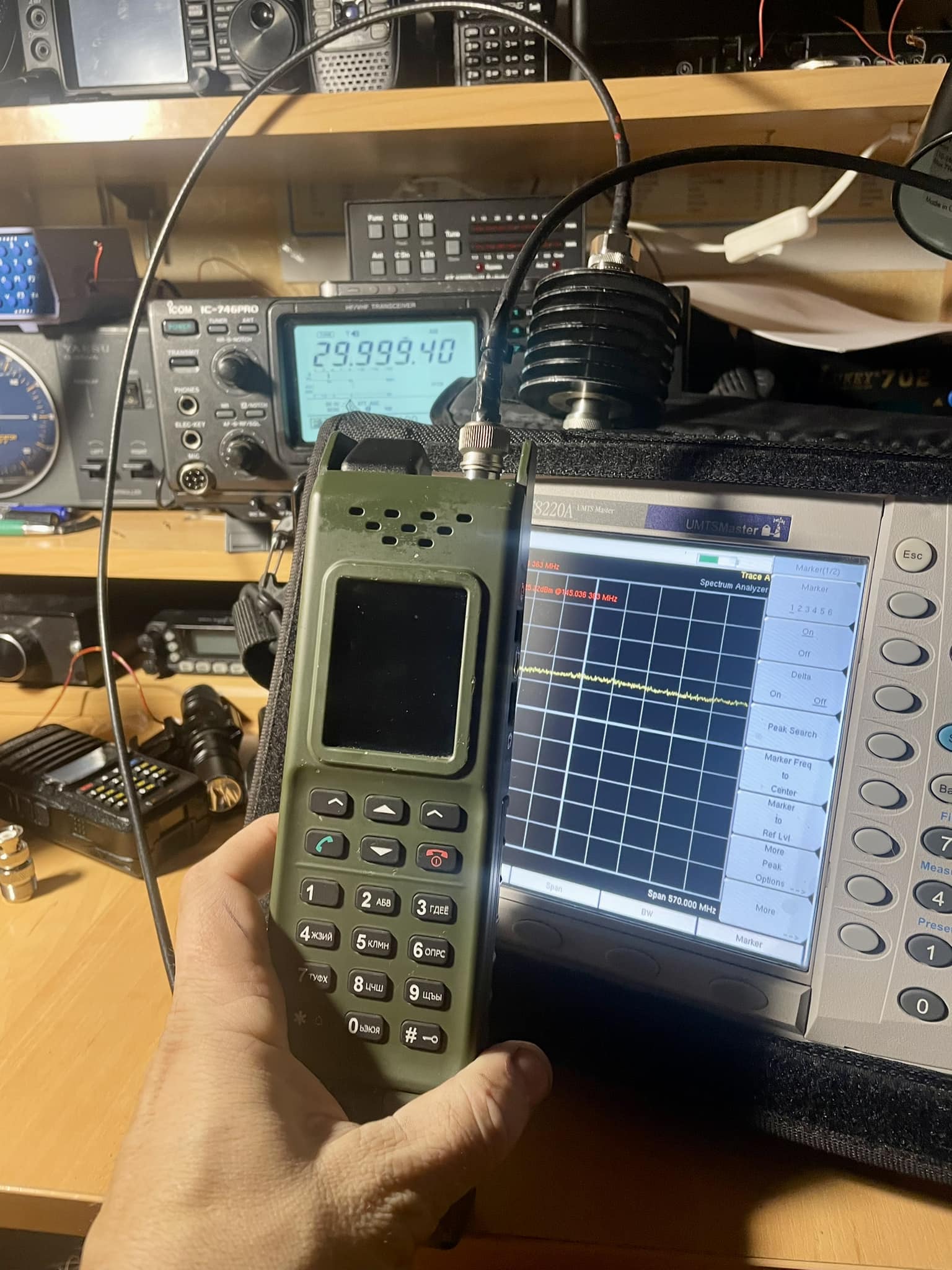

Я перевірив вихідну потужність. Пишуть, що має бути більше, але в мене вийшло так.

27-200 Мгц 1 ватта

200-400 Мгц 2 вата

400-512 МГц 4 вата

Чутливiсть скрізь відмінна, не менше -116дБ. Плюс-мінус, як Баофенг. Натомість вибірковість набагато вища і в місті "Азарт" працюватиме краще.

Антени

В азарті є три змінні антени і всі три не особливо гарні. КСВ гуляє від 1.5 до 3.0 і ними втрачається велика потужність. Але це плата за відсутність повноцінного антенного тюнера і широкий діапазон.

Який Азарт цінний, а який ні.

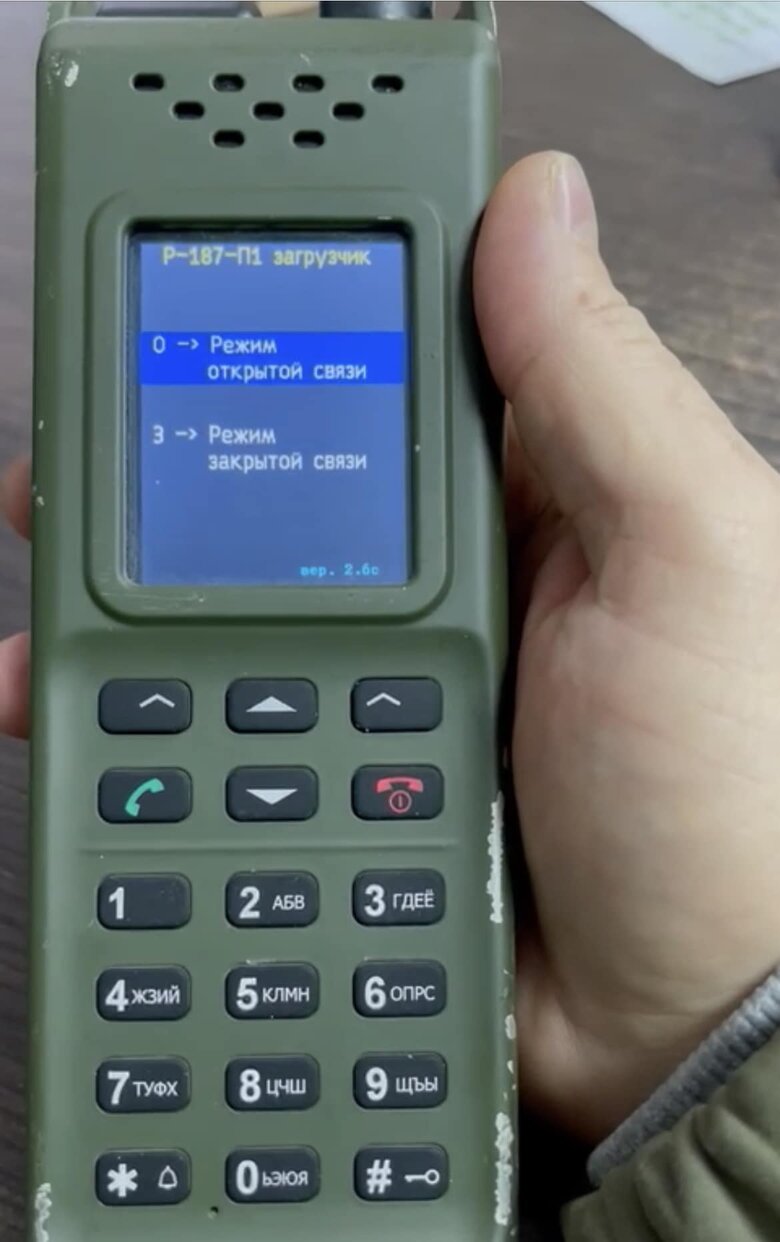

Критерій лише один. Є на ньому пароль чи ні. Запускаємо меню, заходимо до пункту "0- Режим відкритого зв'язку". Потім тиснемо "Меню"- "Сервісне меню" -"Редактор даних"- і тиснемо "Далі". Якщо далі зайшли, то всі норми. Якщо просить пароль спробуйте 12345. Якщо не підходить, то станція тiльки "у музей". Хоча ні…через кабель і програму його ще можна програмувати. Але софт часто глючить.

!!!!!!!!!

Опа. А ось вам усім подарунок. Знайшовся Майстер пароль: 52867061 Тепер усі Азарти можна використовувати!

!!!!!!!!!!

І як ним користуватися.

У цьому меню, куди Ви повинні потрапити можна вводити і частоти і параметри. Логіка проста. Спочатку створюється "Канал" із частотами і параметрами і йому дається назва. А потім створюється "Напрямок" в який вибирається "Канал" за назвою та "Напрямок" теж називається. Далі Ви вибираєте правою кнопкою головного меню любий "Напрямок"

Важливо

Азарт завжди працює на половину потужності. Щоб увімкнулася повна, треба двічі поспіль натиснути тангенту передача і відразу говорити. На екрані буде написано "Повна потужність".

Висновки:

- З цифровим зв'язком DMR ЗСУ Азарт не стикується

- Можна використовувати в тилах, як Баофенг

- Можна працювати через супутники SATCOM

- Можна слухати авіацію РФ та нашу авіацію на 118-134 МГц і навіть із нею спілкуватися. Сухоптні рації ЗСУ цього не вміють.

- Можна слухати БТР та танки в ділянці 27-74 МГц якщо є рації старого парку

- Якщо є багато станцій, то можна чудово "косити під РФ", - працюючи в режимі TETRA DMO ППРЧ з ключами прямо "під носом у росіян". Не боячись РЭР та арти.

- Можна працювати в аналогу і в цифрі з ППРЧ в ділянці 180 МГц-400 МГц та 480-510 МГц. По-перше, там нас ніхто не чекає, тому що у нас немає станцій такого діапазону крім HARRIS. По-друге, цю ділянку росіяни давитимуть РЕБ в останню чергу, тому що самі там працюють.

І ще додам, що трофейних азартів на руках у ЗСУ, ГУР, СБУ навіть не сотні, а тисячі...

Я дуже вдячний усім людям, які мені надіслали "Азарти" та ЗУ до них. Taras Balazh Сергей Шеин Валентин Бурий Без Вас я б цього обзору не зробив. Огляд був би повнішим, якби в мене було більше зразків для дослідження, але на жаль мені, як і раніше, МО нічим не допомагає. Лише особисті зв'язки та допомога колег.

P.S. Кому важливо. У мене є заводські трофейні формуляри на азартах, є на нього є софт. Є розпинування USB роз'єму.
