3D-міст витримав 900 кг, але капітулював перед мітлою

3D-друкований міст ще далекий від ідеалу. MIT показав, у чому головна проблема сучасних бетонних принтерів.

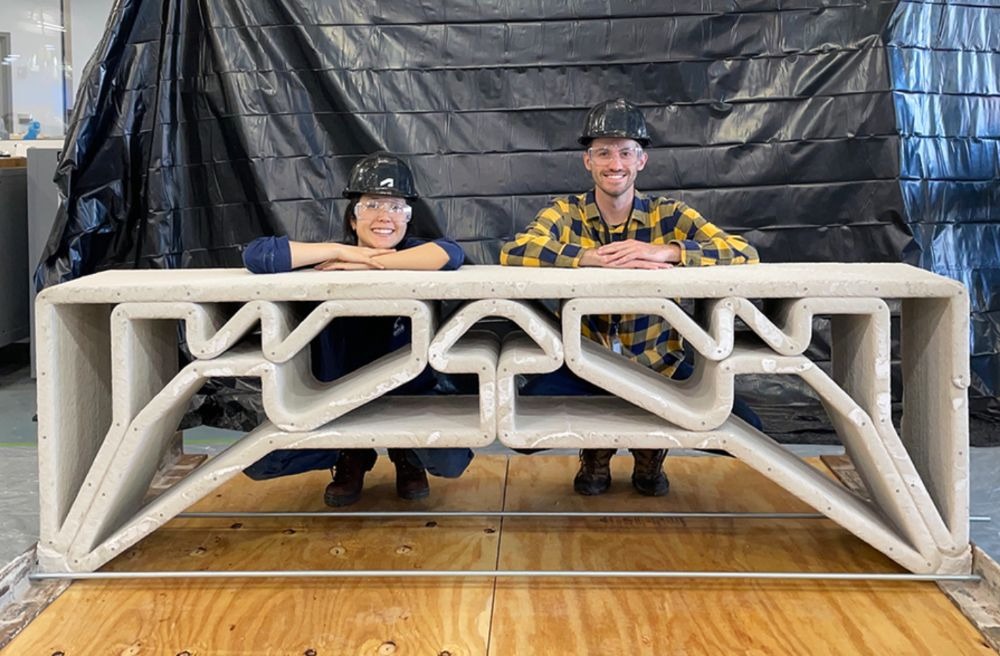

Ідея надрукувати міст за пів години ще кілька років тому виглядала фантастикою. Сьогодні це вже реальність. Інженери Массачусетського технологічного інституту (MIT) створили бетонний міст довжиною 2,3 метра, який важить близько 400 кг і без помітних деформацій витримує навантаження понад 900 кг. Проте найцікавішим у цьому проєкті виявилася не його міцність, а зовсім інша деталь.

Дослідження показало, що сучасний 3D-друк бетоном усе ще надто далекий від своєї теоретичної ефективності. І проблема полягає не в самому бетоні чи алгоритмах проєктування, а в можливостях обладнання. Отже, про все по порядку.

Надлишкова міцність — теж проблема

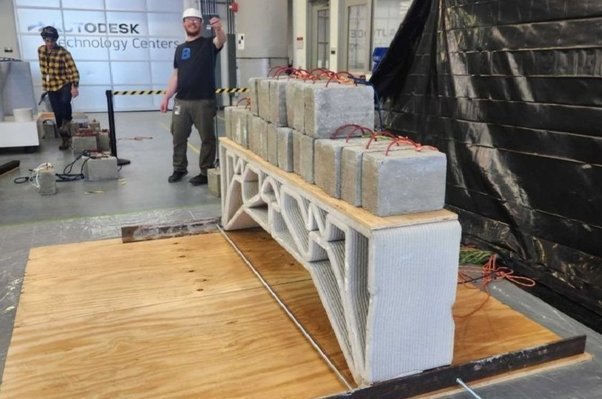

На перший погляд результати випробувань виглядають переконливо. Міст, надрукований без традиційної опалубки, успішно витримав більш ніж вдвічі більшу вагу, ніж важив сам. Вся конструкція друкувалася одним безперервним проходом, що мінімізує потенційні слабкі місця між окремими шарами.

https://youtu.be/NMh9y7uO6OQ?si=MLd-kUmqL6XNHQU9

Однак інженери MIT не прагнули створити максимально міцний міст. Їхня мета була іншою. Вони хотіли використати мінімальну кількість матеріалу без втрати необхідної міцності.

Саме тут експеримент несподівано продемонстрував головне обмеження сучасних промислових бетонних принтерів.

Алгоритми вже розумніші за обладнання

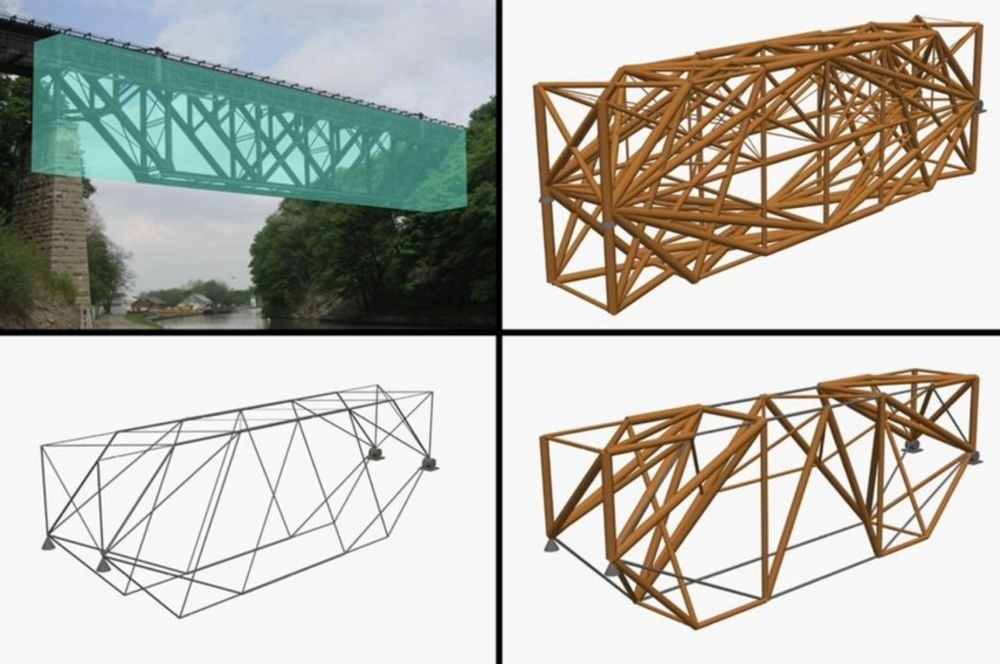

Для проєктування конструкції використовувалася топологічна оптимізація. Метод, який дедалі активніше застосовується в авіабудуванні, автомобільній промисловості та машинобудуванні. Алгоритм аналізує майбутні навантаження й залишає матеріал лише там, де він дійсно потрібен.

У результаті комп'ютер створює конструкції, схожі на кістки, павутиння або природні органічні форми. Саме такі геометричні форми забезпечують максимальну жорсткість за мінімальної маси.

Але виникає проблема: те, що легко змоделювати на комп'ютері, далеко не завжди можна надрукувати.

Тому дослідники MIT інтегрували обмеження самого принтера безпосередньо в алгоритм. Програма відразу враховувала ширину сопла, траєкторію руху друкувальної головки та технологічні особливості процесу, проєктуючи конструкцію, яку реально виготовити.

Головний винуватець — сопло

Після випробувань виявилося, що міст вийшов важким зовсім не тому, що цього вимагала його міцність.

Як з’ясувалось, уся проблема полягала у ширині шару бетону. Дивно, правда? А розгадка проста.

Принтер використовував сопло, яке укладало смуги матеріалу шириною близько чотирьох сантиметрів. Через це алгоритм просто не міг створити тонші перемички та елементи, навіть якщо їхньої міцності було б більш ніж достатньо.

Дослідники змоделювали альтернативний сценарій із соплом шириною лише один сантиметр. Результати виявилися доволі показовими: витрату бетону можна скоротити приблизно на 76%, не жертвуючи необхідною несучою здатністю конструкції.

Фактично сьогоднішній міст демонструє не межі бетону чи програмного забезпечення, а недосконалість друкувального обладнання. Ми можемо задавати параметри алгоритму, а він самостійно буде налаштовувати обладнання.

Найбільш іронічний момент експерименту

Попри здатність витримати майже тонну навантаження, міст не пережив... звичайного прибирання. Іронічно, але саме так і сталося з нашим героєм.

Після завершення випробувань один із працівників трохи підняв конструкцію, щоб підмести під нею підлогу. Цього виявилося достатньо, аби міст тріснув. Не під навантаження, а просто при піднятті одного кінця.

На перший погляд це виглядає кумедно і я дійсно посміхнувся, коли таке прочитав, але пояснення цілком логічне. Конструкцію спеціально оптимізували так, щоб бетон працював виключно на стискання — саме в такому режимі цей матеріал демонструє максимальну ефективність. Під час підняття одного кута виникли сили розтягу, до яких міст просто не був адаптований.

Це не свідчить про помилку інженерів, а лише підкреслює, наскільки вузькоспеціалізованими можуть бути конструкції, створені алгоритмами оптимізації.

Без арматури далеко не заїдеш

Саме тому лабораторний прототип поки що не можна розглядати як готове інженерне рішення.

Реальний міст має витримувати значно складніші навантаження: вітер, температурні перепади, транспортні вібрації, нерівномірний розподіл ваги та можливі помилки під час монтажу.

Наступний етап розвитку технології — інтеграція сталевої арматури безпосередньо в процес друку. І це вже значно складніше завдання. Потрібно навчити роботизовану систему автоматично вставляти арматуру в бетон без зупинки друку, що поки що залишається серйозним технологічним викликом. Але ми знаємо, що інженерна думка не має меж.

Економія матеріалу важливіша за швидкість друку

Давайте тепер поговоримо про екологічний аспект, бо цей проєкт також має важливе значення для цієї сфери.

Виробництво цементу є одним із найбільших джерел промислових викидів CO₂. Тому кожен кілограм бетону, який можна не використати без втрати міцності, безпосередньо зменшує екологічний слід будівництва.

Дослідження MIT демонструє просту, але важливу істину: сам факт використання 3D-друку ще не означає економію ресурсів. Якщо обладнання не здатне друкувати достатньо точно, значна частина матеріалу все одно витрачатиметься даремно.

У сухому залишку…

То в чому ж полягає справжній результат цього експерименту? Не в ефектному 3D-мості, який пережив 900 кг. Бетон має значний вуглецевий слід, і будь-яке скорочення його об'єму — це відчутна екологічна вигода, а друк дозволяє класти матеріал точно там, де він потрібен, без опалубки, яку інакше довелося б виготовляти й розбирати. Але сам факт 3D-друку ще нічого не гарантує: якщо сопло надто товсте, а рухи принтера надто обмежені, надрукована конструкція цілком може містити більше бетону, ніж потрібно за розрахунками, — просто тому, що машина не вміє точніше.

Саме тому цінність роботи MIT — не в трюку, а в чесній калькуляції: вона показує, у скільки саме обходиться кожне технічне обмеження принтера, і яке вдосконалення дасть найбільший ефект для ваги, вартості й викидів. Наразі міст малий, без арматури і ламається від підйому в невідповідному місці. Це не спростовує ідею — це просто чесна фотографія раннього етапу технології. І, зрештою, це чесніше, ніж мовчати про те, що три чверті використаного матеріалу могли виявитися зайвими.

Експеримент MIT показав значно більше, ніж можливість надрукувати невеликий міст за 30 хвилин. Він продемонстрував, що сучасні алгоритми проєктування вже випереджають можливості промислових бетонних принтерів.

Сьогодні саме обладнання, а не програмне забезпечення, стало головним фактором, який стримує розвиток технології. І якщо виробникам вдасться створити принтери з тоншими та точнішими соплами, економія бетону може сягнути десятків відсотків.

Саме тому майбутнє будівельного 3D-друку залежить не стільки від швидкості друку чи розмірів принтерів, скільки від їхньої точності. Адже іноді достатньо зробити шар бетону в кілька разів тоншим, щоб радикально скоротити витрати матеріалу, знизити викиди CO₂ і водночас отримати конструкцію, яка залишиться такою ж міцною.
